Escavatore a lunga portata

Caratteristiche principali e progettazione strutturale

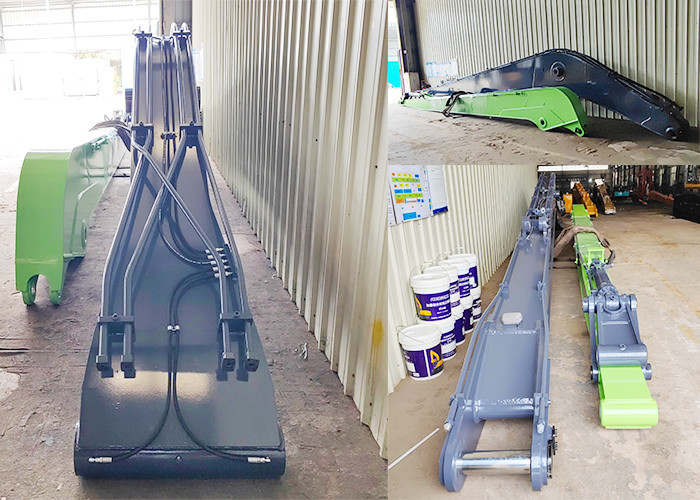

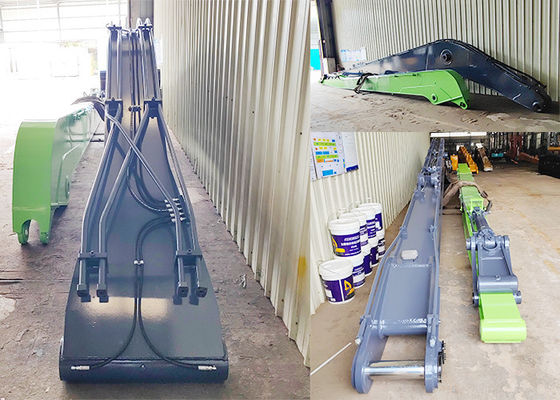

Il braccio lungo per escavatore, noto anche come estensione del braccio o attacco a lungo raggio, è una modifica specializzata progettata per espandere significativamente l'area operativa di un escavatore standard. Sostituendo o estendendo il braccio e il bilanciere originali, questi attacchi consentono ai macchinari di raggiungere raggi di lavoro da 10 metri a oltre 40 metri, a seconda della configurazione. Il design utilizza tipicamente acciai a basso contenuto di lega ad alta resistenza (HSLA), come il WELDOX, per mantenere l'integrità strutturale gestendo il peso.

	* Dragaggio * Progetto fluviale
	* Pinza per afferrare legno  * Lungo raggio

Le configurazioni strutturali sono generalmente suddivise in tre tipi in base ai requisiti applicativi:

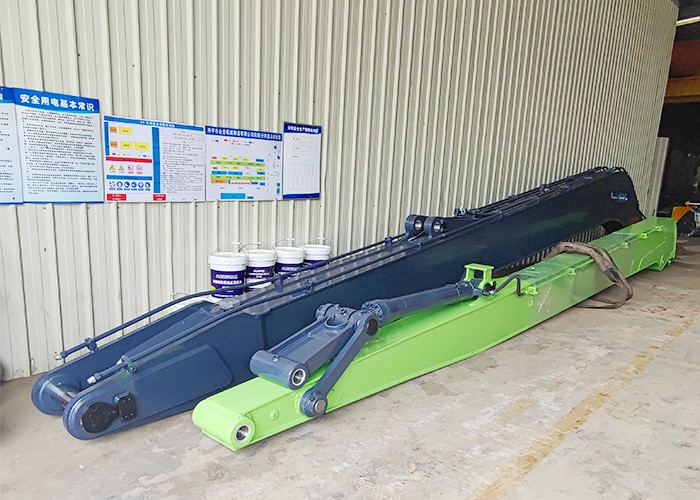

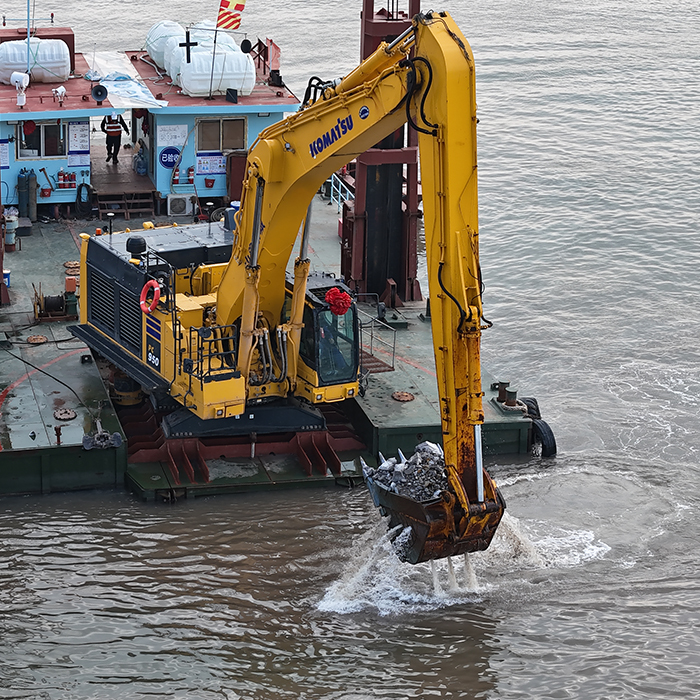

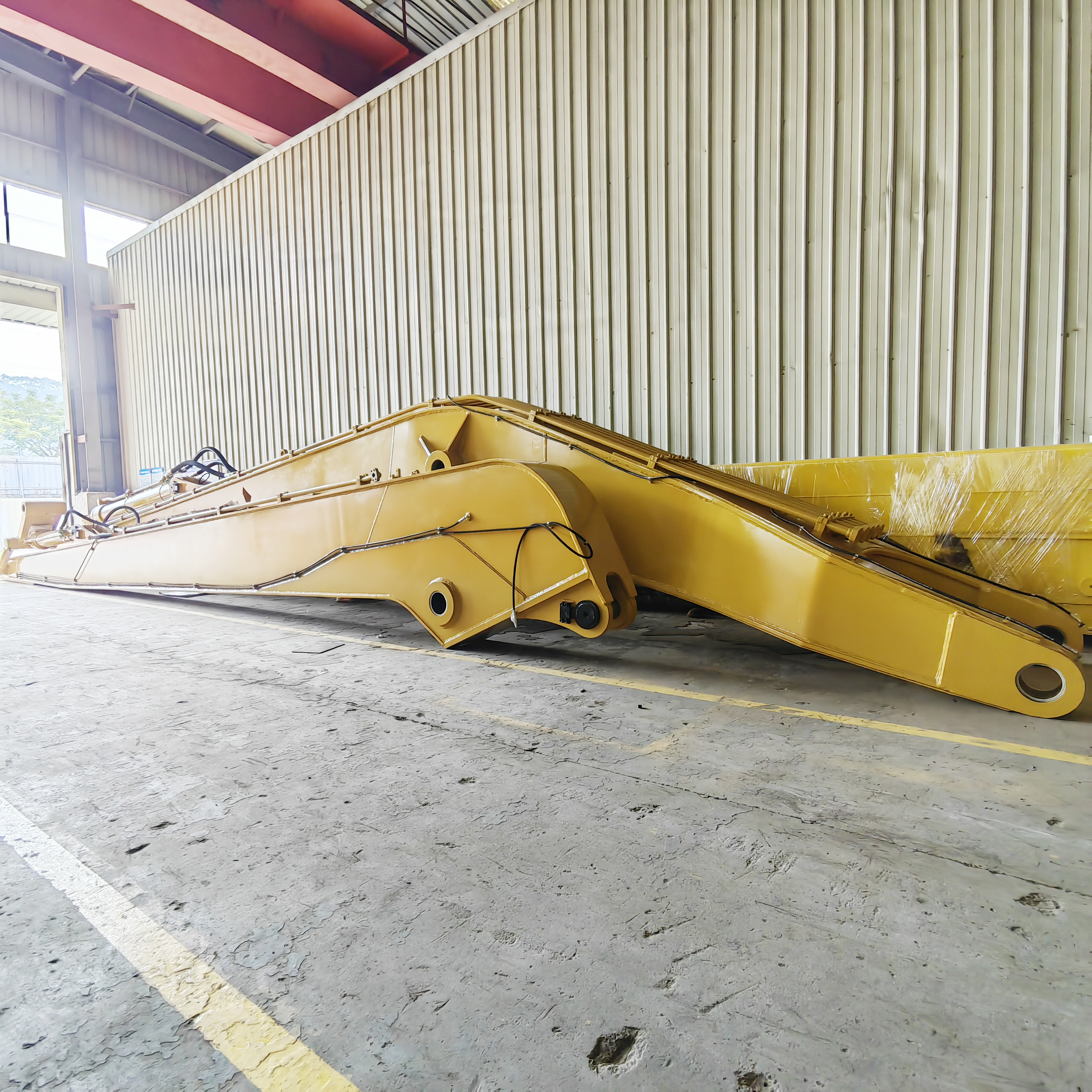

A due stadi: Questa è la modifica più comune per scavi profondi. Consiste in un braccio esteso e un bilanciere più lungo. Viene utilizzato principalmente per la finitura di pendenze, lo scavo di pozzi di fondazione profondi e il dragaggio fluviale dove la portata orizzontale e la profondità sono critiche.

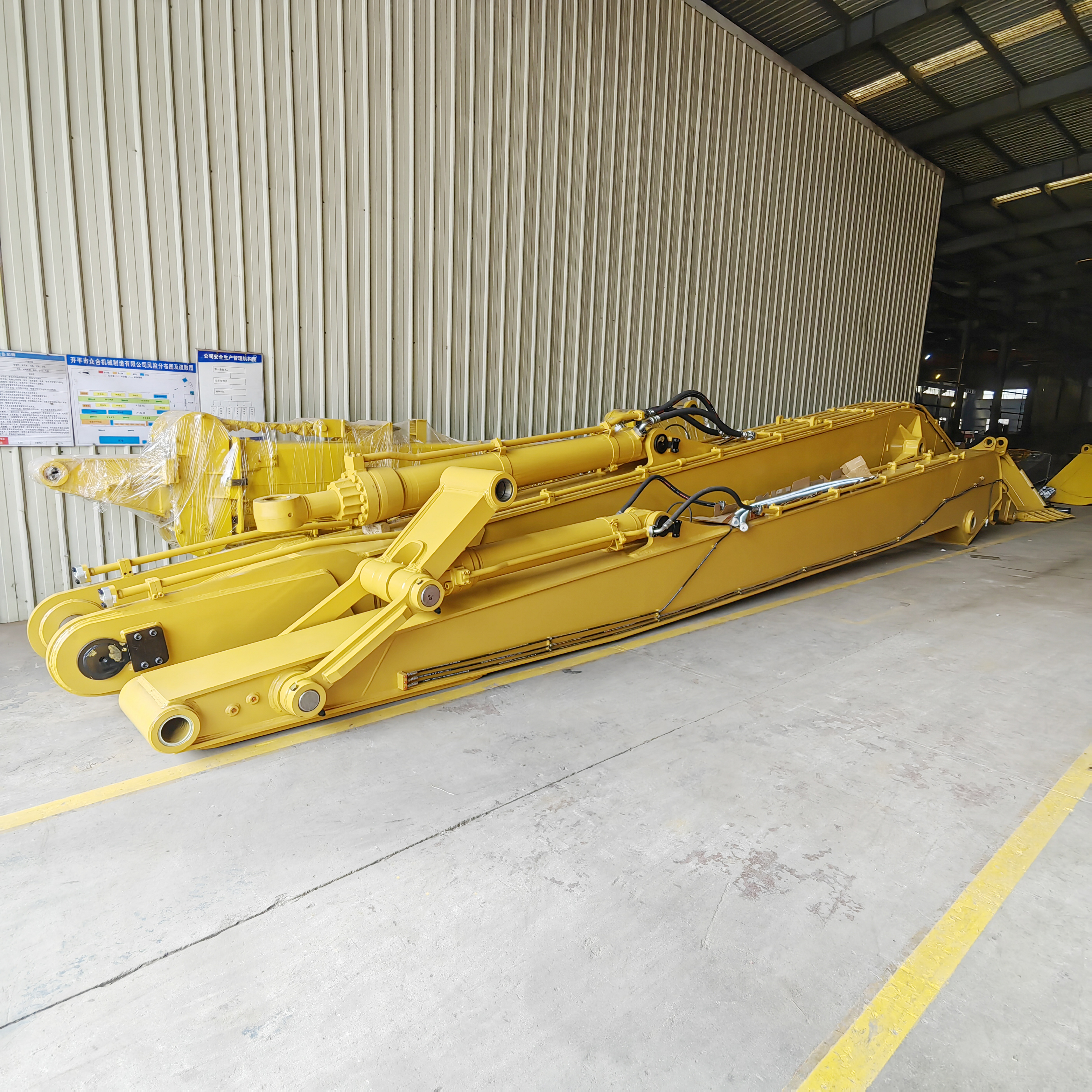

A tre stadi: Spesso definito "Braccio da demolizione", questa configurazione include un punto di articolazione aggiuntivo (un braccio intermedio). Ciò consente una maggiore portata verticale, rendendolo ideale per lo smantellamento di edifici di grandi dimensioni (fino a 30 metri). Spesso presenta una regolazione fissa o idraulica dell'angolo per la benna o il martello.
Braccio scorrevole/telescopico: Progettato per la precisione verticale, questo tipo consente al braccio di estendersi e ritrarsi telescopicamente. Viene frequentemente utilizzato con una benna bivalve per pozzi profondi e stretti o per scavi di cassoni, riducendo al minimo l'impronta dell'operazione.

Processo di produzione e dettagli di produzione
La produzione di un braccio lungo è un compito di ingegneria di precisione che va ben oltre la semplice saldatura. Richiede avanzati sistemi di progettazione assistita da computer (CAD) e analisi agli elementi finiti (FEA) per simulare la distribuzione delle sollecitazioni e prevenire cedimenti strutturali sotto carico.
Selezione dei materiali e taglio
Il processo di produzione inizia con la selezione di lamiere d'acciaio ad alta resistenza (spesso 10-12 mm di spessore per le lamiere principali). La produzione moderna utilizza macchine da taglio al plasma CNC per garantire che le geometrie complesse delle lamiere laterali e delle nervature di rinforzo interne vengano tagliate con precisione millimetrica. Questa precisione è fondamentale per il corretto accoppiamento dei componenti interni.
Saldatura e assemblaggio
La fase di assemblaggio prevede saldatura robotizzata o manuale qualificata. Per garantire la durata, i produttori impiegano la saldatura ad arco sommerso o la saldatura ad arco schermato con CO2 per le giunzioni principali. La struttura interna è rinforzata con piastre di buffer e design a scatola per resistere alle forze torsionali.
Lavorazione e finitura

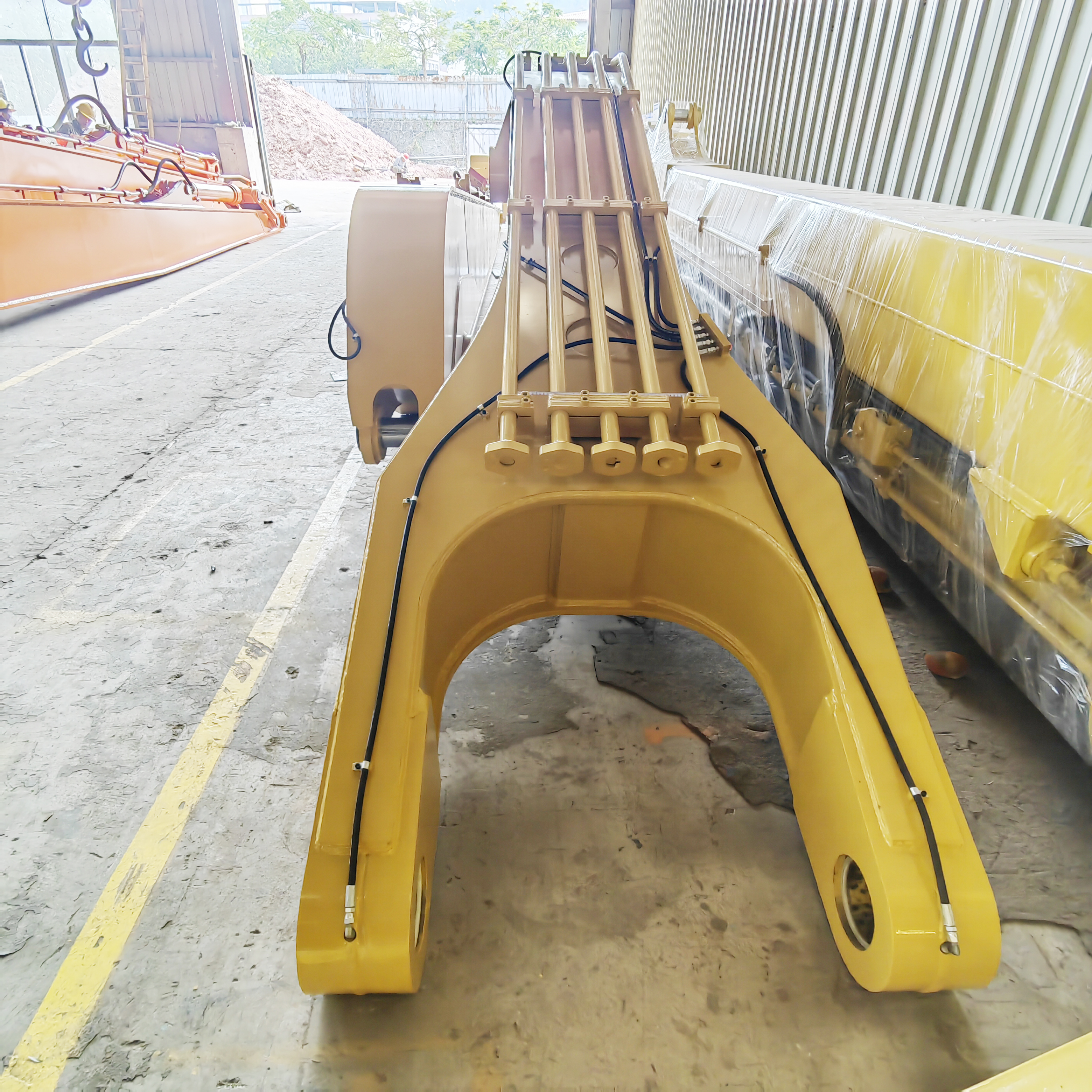

Una volta saldata la struttura principale, il braccio viene sottoposto a trattamento di distensione (spesso invecchiamento per vibrazione) per eliminare le tensioni interne causate dal calore di saldatura. I fori dei perni (fori di alesatura) vengono quindi alesati di precisione utilizzando grandi alesatrici orizzontali per garantire un perfetto allineamento con i cilindri idraulici e il leveraggio dell'escavatore. Infine, l'unità viene sottoposta a sabbiatura per rimuovere ruggine e scaglia di laminazione, seguita dall'applicazione di un primer anticorrosivo e di una vernice di finitura.

Domande frequenti (FAQ)

D1: Quali sono i requisiti di manutenzione per un braccio lungo?
A: La manutenzione è fondamentale a causa dell'elevata sollecitazione sulla struttura estesa.
Lubrificazione: La lubrificazione dei perni e delle boccole è vitale. Si raccomanda di iniettare grasso almeno due volte al giorno. Se si lavora in condizioni fangose o sommerse, i perni devono essere puliti prima della lubrificazione per prevenire l'usura abrasiva.
Ispezione: Sono necessari controlli regolari per individuare crepe nelle saldature, specialmente vicino alla radice e al tallone delle saldature. Qualsiasi segno di affaticamento strutturale deve essere affrontato immediatamente.
D2: Qual è il tempo di consegna tipico per la produzione di un braccio lungo?
A: A seconda della complessità (a 2 stadi vs. a 3 stadi) e della tonnellata specifica, il processo di produzione richiede solitamente da 15 a 30 giorni. Ciò include il tempo necessario per la simulazione del progetto, l'approvvigionamento dei materiali, la saldatura, la lavorazione e la verniciatura.
